H社様は商業施設でボーリング場やレストラン等がエネルギー管理上の要点であることを熟知し、運用上の工夫も熱心です。診断の結果、ボーリング場の空調や天井遮熱の改善、各種照明の高効率化の他、機器運転の改善策もご提案しました。

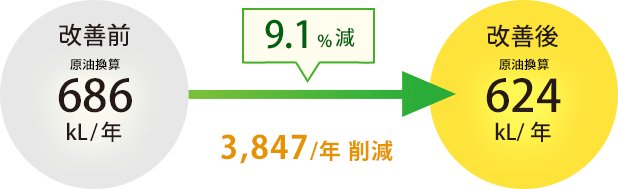

| 内訳 | 電気 (千kWh/年) |
都市ガス (千ｍ3/年) |
A重油 (kL/年) |
|---|---|---|---|
| 改善前 | 2,372 | 21 | 355 |
| 改善後 | 1,908 | 21 | 355 |
運用改善
提案１ 空調設備
夏季以外は外気冷房活用
提案２ 空調設備
最上階室の熱気換気
提案３ デマンド管理
契約電力の低減
提案４ 空調設備
エレベータ機械室の換気ファン停止
投資改善
提案５ 照明
高効率照明への交換
提案６ 冷却設備
冷却塔の循環ポンプにインバータ導入
提案１
空調設備
夏季以外は外気冷房活用
| 省エネ効果 | 23.2kL/年 |
|---|---|
| 削減金額 | 1,458千円/年 |
| 設備概要 | 実施月の平均電力削減量10千kWh/月 |
キーワード
外気冷房活用
内容
ボーリング場空調は通年冷房運転であるが、夏季以外は時間帯により外気冷房が可能であり、外気導入可能な遊休パッケージA/Cを活用して極力外気冷房を実施し、空調電力量を低減することを提案。
提案２
空調設備
最上階室の熱気換気
| 省エネ効果 | 6.6kL/年 |
|---|---|
| 削減金額 | 417千円/年 |
| 設備概要 | 遊休パッケージエアコン |
キーワード
その他（熱気換気）
内容
夏季の日中に屋上の熱気を受けて、最上階室内温度が外気温度より高くなる場合、外気を導入して熱気を換気（パージ）して冷房負荷を軽減し、空調電力量を低減することを提案。
提案３
デマンド管理
契約電力の低減
| 省エネ効果 | 契約電力3kW |
|---|---|
| 削減金額 | 74千円/年 |
| 設備概要 | デマンド監視制御装置 |
キーワード
デマンド監視制御装置の活用（日負荷線図の活用を含む）
内容
デマンド監視制御装置は設置済であり、上手に活用して最大電力を抑制（制御対象は揚水ポンプおよび一部の照明や空調）し契約電力を低減（-3kW）することを提案。
提案４
空調設備
エレベータ機械室の換気ファン停止
| 省エネ効果 | 0.1kL/年 |
|---|---|
| 削減金額 | 7千円/年 |
| 設備概要 | 換気ファン50W×1台 |
キーワード
その他（運転停止）
内容
自然換気が行われているのでファンは停止し、運転電力量を削減することを提案。
※省エネルギー量は、原油換算で表示しております。
提案５
照明
高効率照明への交換
| 省エネ効果 | 30.7kL/年 |
|---|---|
| 削減金額 | 1,798千円/年 |
| 設備投資額 | 2,375千円（回収1.3年） |
| 設備概要 | レフ電球128台、蛍光灯500台、誘導灯82台 |
キーワード
高効率照明への更新
内容
レストラン（2）、ボーリング場、誘導灯の照明を高効率灯に交換し省電力することを提案。
| 現状→改善案 | 台数 | 投資 (千円) |
効果 (千円/年) |
回収年数 |
|---|---|---|---|---|
| レス１：レフ電球38W→LED6W | 78 | 250 | 133 | 1.9 |
| レス２：レフ電球57W→LED7W | 50 | 225 | 133 | 1.7 |
| レーン蛍光灯95W→Hf灯65W | 500 | 900 | 1,330 | 0.7 |
| 誘導灯58,29,13W→LED27,7,4.3W | 82 | 1,000 | 202 | 5.0 |
提案６
冷却設備
冷却塔の循環ポンプにインバータ導入
| 省エネ効果 | 1.5kL/年 |
|---|---|
| 削減金額 | 93千円/年 |
| 設備投資額 | 375千円（回収4.0年） |
| 設備概要 | 循環ポンプ7.5kW×1台 |
キーワード
インバータの導入
内容
冷房需要が減っても定量運転して電力を消費しており、インバータを導入し需要に応じて送水することで電力消費量を低減することを提案。
※省エネルギー量は、原油換算で表示しております。
