社団医療法人 河北医療財団 河北リハビリテーション病院様では、「環境プロモータ会議」の毎月開催や職場間の横展開等により、独自の管理指標として「病床稼働延べ数（床) 当りのエネルギー使用量」を設定しH22年比で10%の改善をされています。診断の結果、全熱交換器の有効利用、タスクアンビエント照明の導入、空調機の外気導入量低減、高効率空調機への更新、動力用変圧器の統合等をご提案しました。

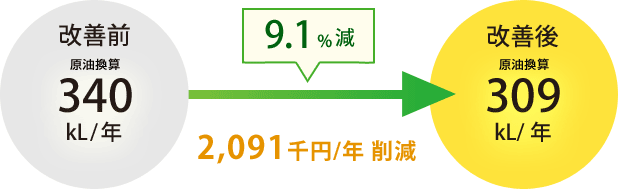

| 内訳 | 電気 (千kWh/年) |
自家発電力 (千kWh/年) |
都市ガス (千ｍ3/年) |
|---|---|---|---|
| 改善前 | 840 | 320 | 110 |
| 改善後 | 719 | 320 | 110 |
運用改善
提案１ 空調設備
全熱交換器の有効利用
提案２ 給湯設備
設定温度の適正化
提案３ 照明
タスクアンビエント照明の導入
提案４ OA・事務機器
コピー機の節電モードの設定
投資改善
提案５ 空調設備
外気導入量の削減
提案６ 空調設備
空調機の高効率機への更新
提案７ 照明
高効率照明への交換
提案８ 受変電設備
動力用変圧器の統合
提案１
空調設備
全熱交換器の有効利用
| 省エネ効果 | 1.2kL/年 |
|---|---|
| 削減金額 | 82千円/年 |
| 設備概要 | （B1食堂+1F機能訓練室）<br /> 空調負荷23,646kWh/年 |
キーワード
全熱交換換気設備の導入、有効活用
内容
（B1）職員食堂と（1F）機能訓練室に全熱交換器が設置されているが、ほとんど使用されていないため、これを有効利用して空調負荷を軽減することを提案。冷房時、暖房時は全熱交換器を運転して空調負荷を軽減し、中間期には普通換気に切り替えて外気冷房効果を利用する。現在は窓を開放しているがその必要はなくなる。
提案２
給湯設備
設定温度の適正化
| 省エネ効果 | 0.4kL/年 |
|---|---|
| 削減金額 | 24千円/年 |
| 設備概要 | 電気給湯器5台 |
キーワード
設定温度の適正化
内容
現在の設定温度81℃より、利用に支障のない温度60℃に下げて、省エネを図ることを提案。
提案３
照明
タスクアンビエント照明の導入
| 省エネ効果 | 0.7kL/年 |
|---|---|
| 削減金額 | 47千円/年 |
| 設備概要 | 蛍光灯（64W/台×30台→15台）、<br /> LED照明の追加（13W/台×30台） |
キーワード
タスクアンビエント照明の導入
内容
現在の全般照明をタスクアンビエント照明方式に切り替える。現状の半数を消灯し、LEDデスクトップライトをタスク照明とすることを提案。本来は設備投資改善に相当するが、LEDデスクトップライトは経費購入との考えの下、運用改善とした。
（注）タスクアンビエント照明：室内全般は控え目の照度とし、タスク（作業）照明として局部的に作業面を明るく照明する方式。
提案４
OA・事務機器
コピー機の節電モードの設定
| 省エネ効果 | 0.2kL/年 |
|---|---|
| 削減金額 | 13千円/年 |
| 設備概要 | コピー複合機（208Wの節電） |
キーワード
節電モード設定（待機電力の削減）
内容
スリープモードを活用して、使用時以外の電力の節電を図ることを提案。
※省エネルギー量は、原油換算で表示しております。
提案５
空調設備
外気導入量の削減
| 省エネ効果 | 4.8kL/年 |
|---|---|
| 削減金額 | 325千円/年 |
| 設備投資額 | 2,190千円（回収6.7年） |
| 設備概要 | 現状外気導入量：8,700m3/h、<br /> CO2センサ17か所の追加 |
キーワード
外気導入量・換気量の適正化
内容
必要以上に換気をすると、空調のエネルギー消費が増える。室内管理CO2濃度が目標基準値（ビル管理法による1,000ppm）に対し余裕がある場合、過剰な外気導入量を削減することで省エネを行う。室内のCO2濃度をCO2センサ17台で測定して外調機を制御し、空調用電力消費量を低減することを提案。
提案６
空調設備
空調機の高効率機への更新
| 省エネ効果 | 22.0kL/年 |
|---|---|
| 削減金額 | 1,483千円/年 |
| 設備投資額 | 50,160千円（回収33.8年） |
| 設備概要 | 空調機（16台、計418HP、COP2.7→3.8） |
キーワード
高効率空調機への更新
内容
現在院内では16台のマルチパッケージエアコンを使用しているが、12年前の機種で冷媒がR22であり効率も悪いため、最新の空調機に更新することを提案。
提案７
照明
高効率照明への交換
| 省エネ効果 | 0.7kL/年 |
|---|---|
| 削減金額 | 45千円/年 |
| 設備投資額 | 490千円（回収10.9年） |
キーワード
高効率照明への更新
内容
| 現状 | 更新案 | 台数 | 投資 (千円) |
効果 (千円/年) |
回収 年数 |
|---|---|---|---|---|---|
| 誘導灯FL15W | LED誘導灯1.0W | 6 | 90 | 13 | 6.9 |
| ダウンライト32W | LED23.6W | 10 | 400 | 32 | 12.5 |
| ダウンライト42W | LED24.4W | 30 |
提案８
受変電設備
動力用変圧器の統合
| 省エネ効果 | 1.1kL/年 |
|---|---|
| 削減金額 | 72千円/年 |
| 設備投資額 | 630千円（回収8.8年） |
| 設備概要 | 変圧器3φ300kVA×2台→1台 |
キーワード
変圧器の統合
内容
負荷の軽い一般動力用変圧器2台の負荷を統合して、1台運転とすることを提案。
※省エネルギー量は、原油換算で表示しております。
