岩田光学工業株式会社 秋田工場様におけるエネルギー使用割合は、電力が84％、燃料が16％です。電力では、真空蒸着機、チラー、コンプレッサ、空調、照明設備等、また燃料では、GHPなどが主なエネルギー消費設備です。現在は管理体制を構築し、消灯の徹底などの省エネに取組まれています。診断では、空調室外機のフィルタおよびフィンの清掃、コンプレッサのエア漏れの低減や吸気温度の低減、集塵機の高効率モーターへの更新、高効率照明への更新、デマンド制御装置の活用等をご提案しました。

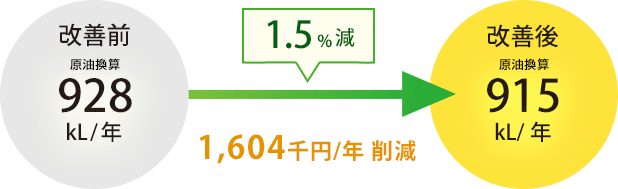

| 内訳 | 電気 (千kWh/年) |
LPG (千kg/年) |
灯油 (kL/年) |
上水 (千m3/年) |
|---|---|---|---|---|
| 改善前 | 3,040 | 93 | 24 | 70 |
| 改善後 | 2,987 | 93 | 24 | 70 |
運用改善
提案１ デマンド管理
デマンド監視制御装置の活用
提案２ コンプレッサ
圧縮空気配管のエア漏れ量の低減
提案３ 給排水
蛇口へ節水コマの取付け
提案４ コンプレッサ
吸気温度の低減
投資改善
提案５ 空調設備
室外機のフィルタおよびフィンの清掃
提案６ 照明
高効率照明への更新
提案７ 生産設備
集塵機の高効率ファンモータへの更新
提案１
デマンド管理
デマンド監視制御装置の活用
| 省エネ効果 | 契約電力 640kW→600kW（40kＷの低減） |
|---|---|
| 削減金額 | 771千円/年 |
| 設備概要 | デマンド監視制御装置 |
キーワード
デマンド監視制御装置の活用（日負荷線図の活用を含む）
内容
現在の契約電力は640kWであり最大電力は1月に590kWが発生している。最大電力の低減目標を600kWと定め、この値に近づいたらデマンド監視制御装置から警報を出力させ、予め定めた遮断可能な負荷（大容量空調機、電気炉等）の電源オフして最大電力を抑制することで、契約電力を40kW低減することを提案。
提案２
コンプレッサ
圧縮空気配管のエア漏れ量の低減
| 省エネ効果 | 3.9kL/年 |
|---|---|
| 削減金額 | 226千円/年 |
| 設備概要 | コンプレッサ 51.5kW<br /> (22kW×1台、11kW×2台、7.5kW×1台） |
キーワード
圧力損失の低減、エア漏れ対策
内容
圧縮空気配管を通してエアは使用側へ送られている。配管系でエア漏れが何箇所か見受けられた。定期的なエア漏れの検知および巡回点検による漏れ箇所の確認･補修により漏れ量を低減することを提案。ここでは、漏れ率を吐出空気量の10%として電力削減量を試算。
提案３
給排水
蛇口へ節水コマの取付け
| 省エネ効果 | ー |
|---|---|
| 削減金額 | 38千円/年 |
| 設備概要 | 普通コマ（水量12L/min）→節水コマ（水量6L/min） |
キーワード
節水機器の取り付け
内容
現状、蛇口を開けた水量が非常に多い。蛇口の他に水栓バルブがないので、蛇口内部に水量調整（節水率：50％）するため節水コマをとりつけることで、上水を削減することを提案。
提案４
コンプレッサ
吸気温度の低減
| 省エネ効果 | 0.4kL/年 |
|---|---|
| 削減金額 | 26千円/年 |
| 設備概要 | コンプレッサ 29.5kW （11kW×2台、7.5kW×1台） |
キーワード
吸気温度の低減
内容
足ヤニ用、リセス用、4課用のコンプレッサ室に3台のコンプレッサが設置されている。この部屋の排気環境が悪く、吸気温度は50℃に達していた。排気環境を改善することで、吸気温度を50℃→35℃に下げて圧縮機の軸動力を低減し、電力消費量を削減することを提案。なお、ここでは給排気ファンの設置とその投資金額は省略している。
※省エネルギー量は、原油換算で表示しております。
提案５
空調設備
室外機のフィルタおよびフィンの清掃
| 省エネ効果 | 5.0kL/年 |
|---|---|
| 削減金額 | 296千円/年 |
| 設備投資額 | 140千円（回収0.5年） |
| 設備概要 | エアコン（5.5kW×2台、8.8kW×2台）、<br /> チラー（22.1kW×1台、12.6kW×1台） |
キーワード
空調換気設備の清掃（熱交換器、フィルタ等）
内容
クリーンルーム用エアコンおよびチラーのフィルタおよびフィンに埃等の堆積がみられ、フィルタの目詰まり、フィンの風通しを阻害しているものが見受けられた。定期的に清掃して良好な状態に保ち、電力消費量を削減することを提案。ここでは、清掃による効果を電力消費量の10％として試算。
提案６
照明
高効率照明への更新
| 省エネ効果 | 2.7kL/年 |
|---|---|
| 削減金額 | 158千円/年 |
| 設備投資額 | 2,491千円（回収15.8年） |
| 設備概要 | 従来型蛍光灯（FLR40W2灯用×53台）<br /> →直管型LED（27kW2灯用×53台） |
キーワード
高効率照明への更新
内容
工場には、従来型蛍光灯53台が設置され、ランプは36Wのものが使用しているが、消費電力が大きい。消費電力の少ない直管型LED照明53台に更新することにより、電力消費量を削減することを提案。
提案７
生産設備
集塵機の高効率ファンモータへの更新
| 省エネ効果 | 1.5kL/年 |
|---|---|
| 削減金額 | 89千円/年 |
| 設備投資額 | 300千円（回収3.4年） |
| 設備概要 | 集塵機用ファンモーター （2.2kW×4台） |
キーワード
高効率機への更新
内容
集塵機用ファンモーター4台が設置され定風量で24時間運転している。ファンモーターは古く更新時期を迎えているので、高効率モーターに更新し電力消費量を削減することを提案。
※省エネルギー量は、原油換算で表示しております。
